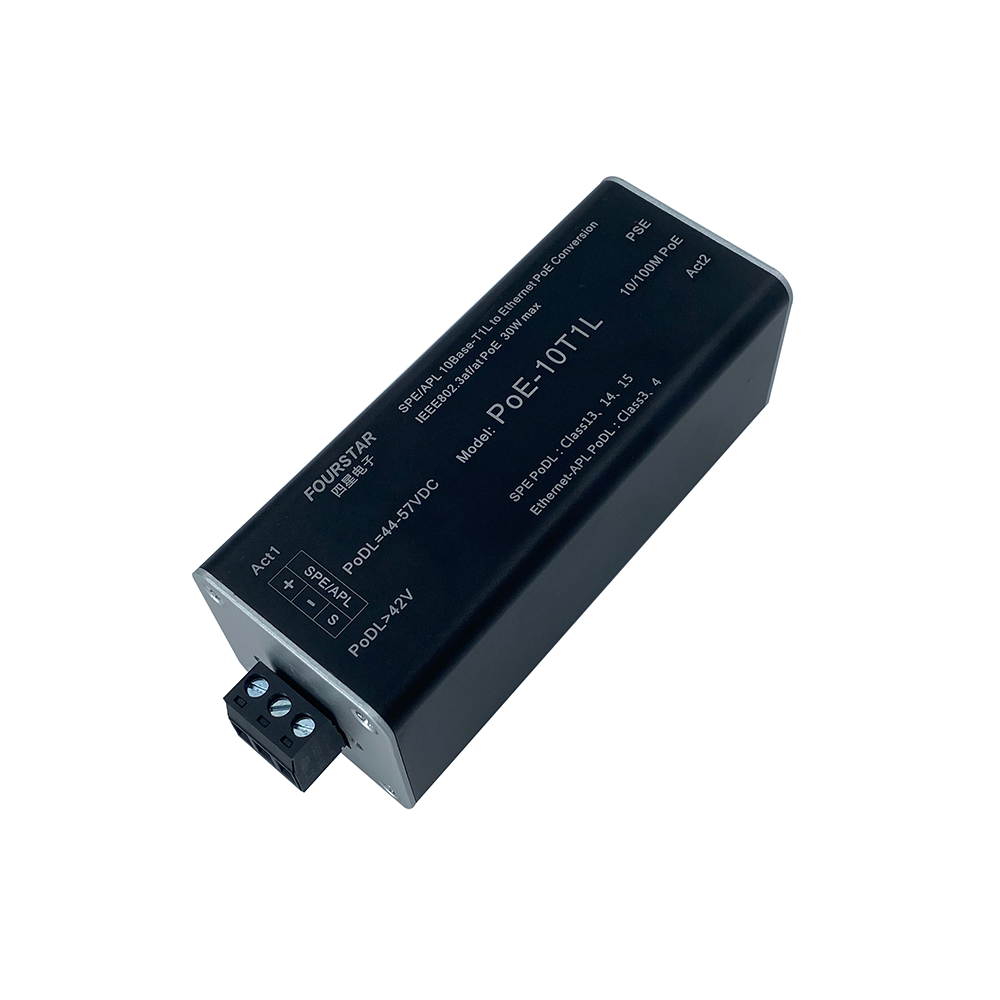

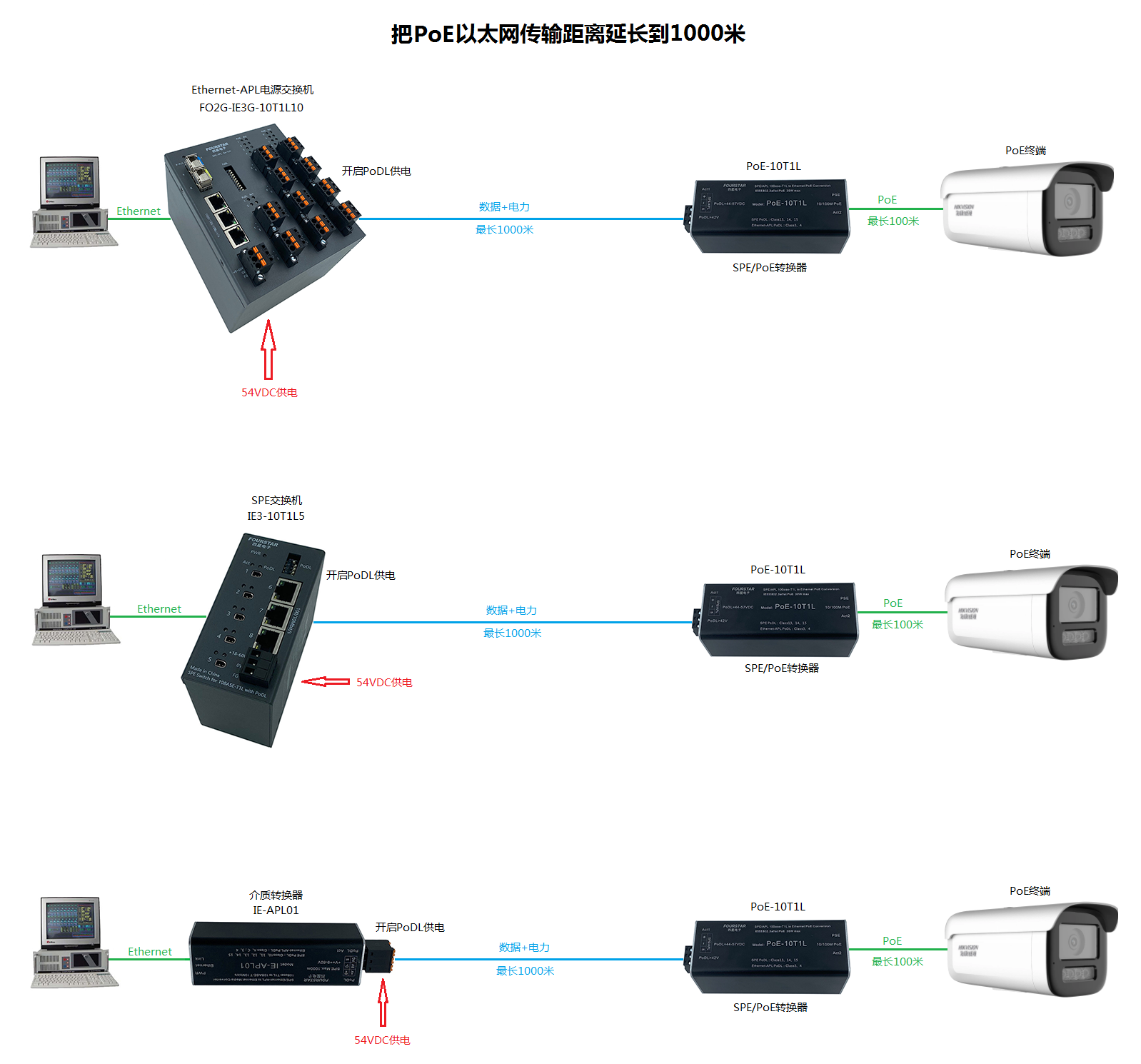

Single-port 10Base-T to GB/T-PoE Ethernet converter. The SPE port uses a single twisted-pair cable to simultaneously transmit Ethernet signals and power, with a maximum transmission distance of 1000 meters and a bandwidth of 10 Mbps. The Ethernet RJ45 port features 10/100 Mbps auto-negotiation, supports PoE power delivery, complies with IEEE 802.3af/at standards, automatically identifies compliant PD devices, and provides a maximum output power of 30 W. This device is widely used for long-distance PoE transmission in applications such as PoE-enabled network cameras, PoE wireless APs, PoE IP telephones, PoE industrial smart cameras, PoE edge I/O modules, and various PoE sensors...
参数分类 | 项 目 | 指 标 |

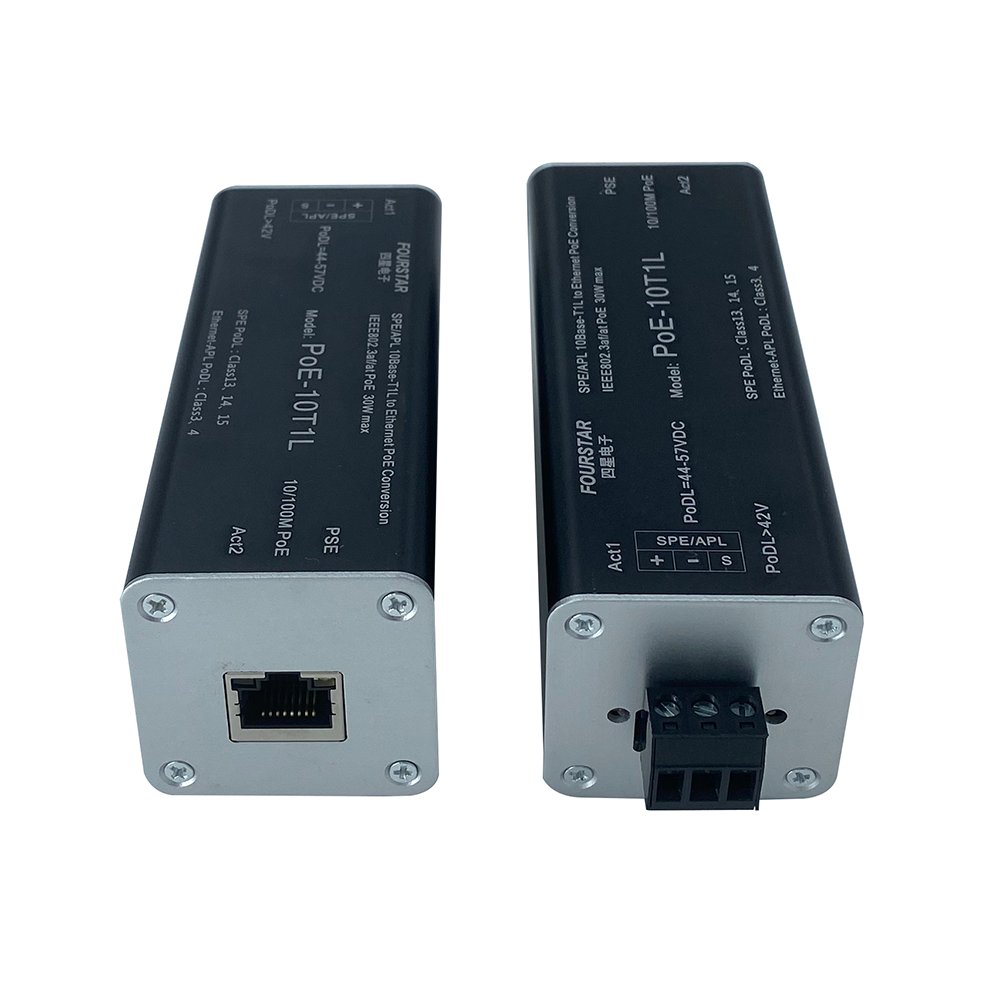

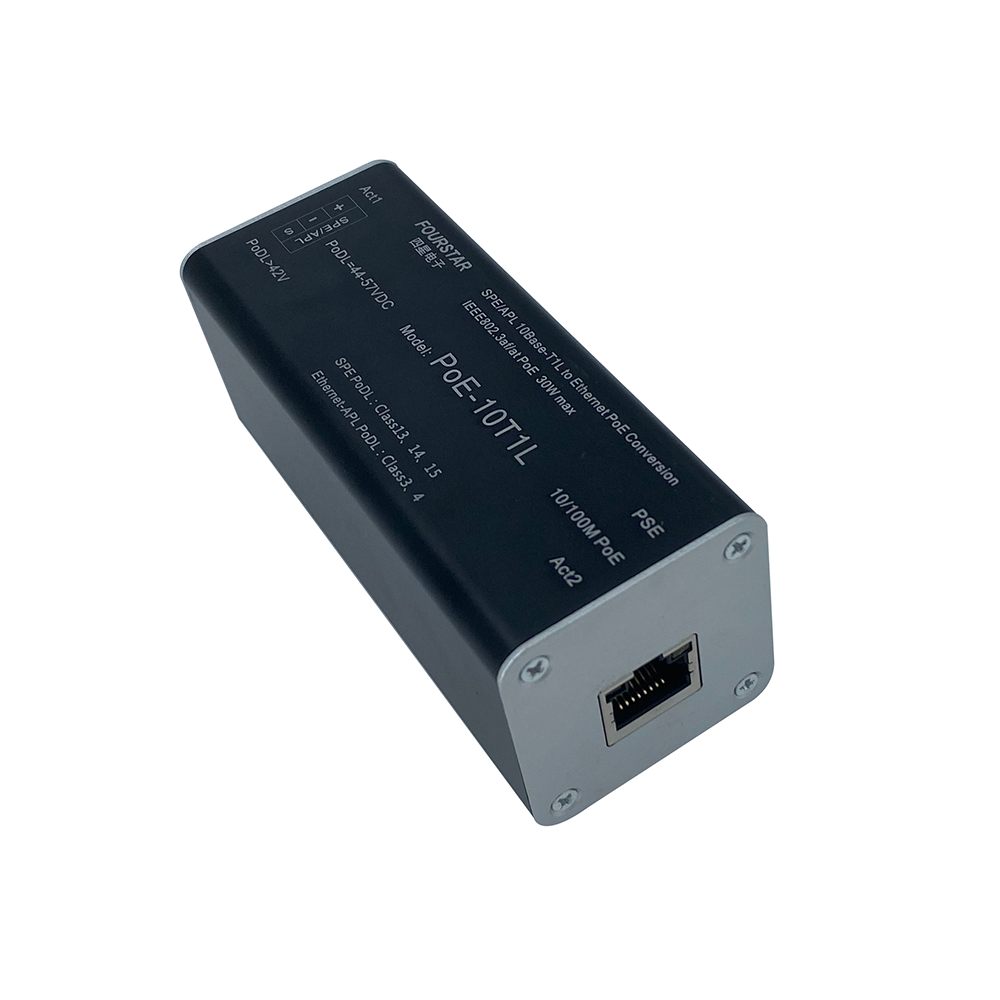

RJ45 PoE网口 | 接口类型 | RJ45插座，带PSE供电指示灯和数据传输Act2指示灯。 |
传输速率 | 10/100Mbps自适应。 | |
网口自适应 | 网口具有 MDI/MDI-X 自动跳线功能，可自动适应直通网线和交叉网线。 | |
最大传输距离 | 超五类8芯双绞线（CAT5e），最长100 米。 | |
连接指示 | PSE供电指示灯、数据传输Act2指示灯。 | |
网口协议 | 符合 IEEE802.3，100Base-TX和10BASE-T以太网标准。 | |
PoE输出电压 | 网口作为PSE供电端口，输出电压DC44V～57V。 | |
PoE标准 | 符合IEEE 802.3af/at，PoE、PoE+，最大输出功率30W。 | |
网口保护 | 带过流保护和短路保护。当连接非标PoE网络设备或非PoE网络设备时，网口无供电输出，这时网口只传输数据。 | |
SPE/APL | 接口类型 | 5.08-3Pin插拔式接线端子。 |
传输速率 | 10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。 | |
SPE/APL输出信号峰峰值 | 出厂默认信号峰峰值Vpp=2.4V。 如需Vpp=1.0V，可插上电路板上插针J3的短路帽。 | |
传输介质 | 特性阻抗为100欧±15%，线间电容<56pF/m的单对以太网专用双绞线电缆，导体截面积 22AWG（0.3mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 最大1000米，与网口所连接的PoE终端设备的功耗和双绞线电缆截面积密切相关。详见第6页。 | |
连接指示 | 数据线供电指示灯PoDL和SPE/APL端口状态指示灯Act1。 | |
数据线供电电压 | SPE/APL作为受电端口，接收上游SPE/APL交换机的PoDL电压范围DC44V～57VDC之间任意电压输入，标称值54V。 | |
以太网协议 | 支持各种以太网上层协议，即插即用免设置。 | |
PoDL供电协议 | 无检测握手和SCCP分类过程，上游SPE交换机需开启强制供电模式，标称供电电压54V。当PoDL电压低于36V时，RJ45网口不输出PoE供电，仅传输数据。 | |
上游SPE/APL交换机输出功率 | 上游SPE/APL交换机输出电压DC44～57V，标称值54V。支持SPE功率等级Class13、14、15；支持APL电源交换机功率等级Class3、4。 | |
通用参数
| 工作电源 | 无需外接工作电源，由上游交换机强制数据线供电，电压54V。 |
功耗 | 不考虑PoE终端功耗，本产品自身功耗为1W。 | |
接口电气隔离 | SPE/APL接口和RJ45网口均与内部电路之间电气隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -20℃～+75℃。 | |
外形尺寸 | 113mm×42mm×42（长×宽×高），重量150克。 | |

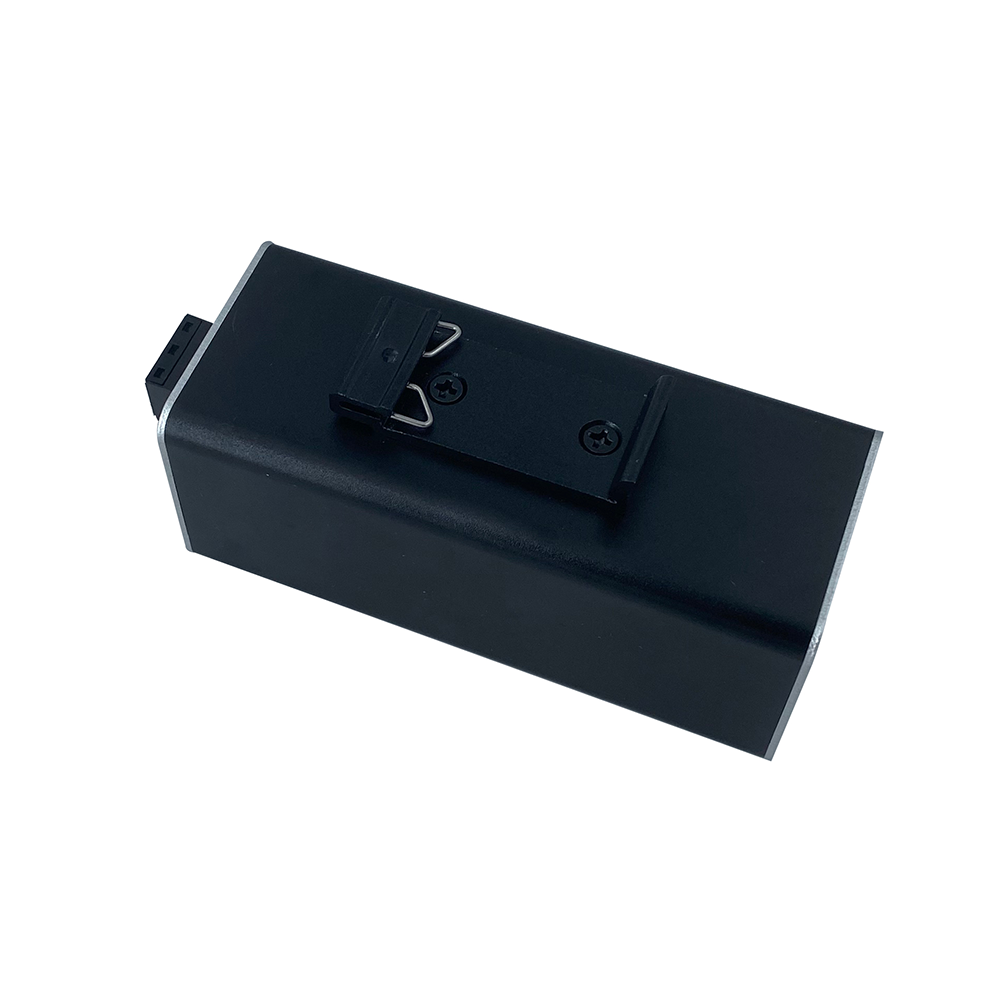

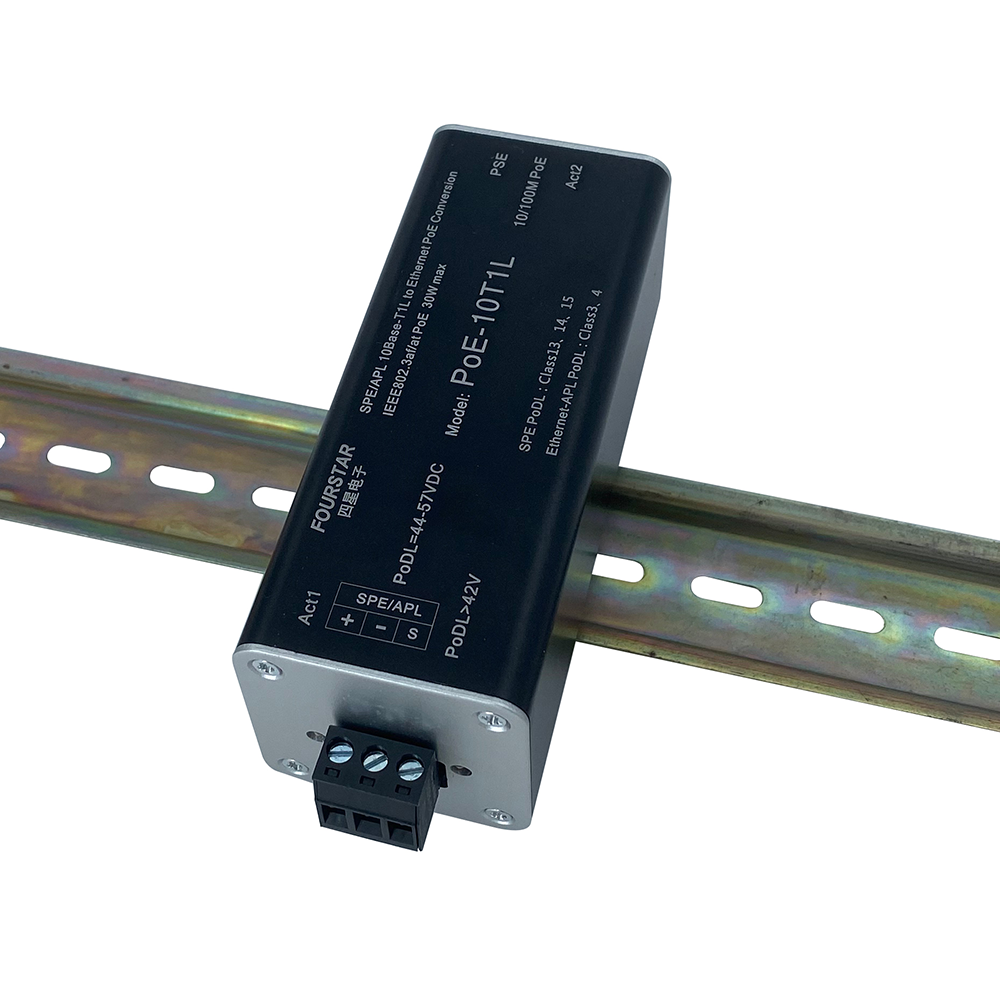

安装方式 | DIN35mm标准导轨安装。 |
